ETCアンテナ用ステイの取り付け。

当店オリヂナルのETCアンテナ用ステイの取り付け方法をご紹介します。

(1)R100RSの場合

¥1,080(税込)¥1,000/個(税抜き)

ミラーを固定しているナットで共締めするだけです。
振動を考慮してカウルステイとの間に名刺1枚ほどのクリアランスを設けていますが、車輌によってはカウルステイに接触すことがあるかもしれません。その場合は、ETCアンテナ用ステイとカウルステイの間に薄いゴムシートを挟んでください。

DSC_0005

パーツクリーナー等でETCアンテナ用ステイをよく脱脂して、両面テープでアンテナとパイロットランプを取り付けます。

DSC_0077



(2)アップハンドル(モノサス)の場合

DSC_0021¥1,500/個(税抜き)

ハンドルを外し、ETCアンテナ用ステイをフォークトップワッシャーの下に入れ、

DSC_0004

フォークトップナットで共締め(107±13N・m)します。

DSC_0080

パーツクリーナー等でETCアンテナ用ステイをよく脱脂して、両面テープでアンテナとパイロットランプを取り付けます。

DSC_0111

このとき、パイロットランプはステイから若干はみ出るように取り付けてください。こうすることで、ステイのエッヂとハンドルスウィッチのハーネスの接触を防ぐことができます。

DSC_0009

このような感じになります。

DSC_0158

DSC_0166



(3)アップハンドル(2本サス)の場合

DSC_0015¥2,000/セット(税抜き)

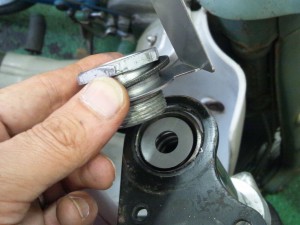

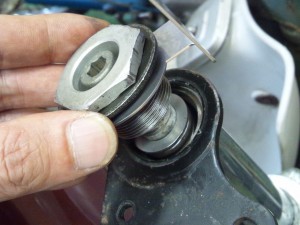

ハンドルを外し、フォークトップボルトを外します。フォークスプリングとフォークトップボルトの間に付属のワッシャーを入れてから、ETCアンテナ用ステイをフォークトップワッシャーの下に入れ、

Ateキャリパー仕様
Ateキャリパー仕様
BREMBOキャリパー仕様
BREMBOキャリパー仕様

フォークトップボルトで共締め(120N・m)します。

DSC_0057

パーツクリーナー等でETCアンテナ用ステイをよく脱脂して、両面テープでアンテナとパイロットランプを取り付けます。

DSC_0111

このとき、パイロットランプはステイから若干はみ出るように取り付けてください。こうすることで、ステイのエッヂとハンドルスウィッチのハーネスの接触を防ぐことができます。

DSC_0009

このような感じになります。

DSC_0158

DSC_0166



ETCのアンテナの取り付けにお悩みの方、ご相談くださいッ!
