子ガモのR100RS、トランスミッションの異音の修理と。

春頃にアレやコレや作業させていただいたハデにカスタムされたR100RSにお乗りのお客様、以前から「停止するとき、トランスミッションからカラカラ~という音がして気になるんですが?」などと意味不明なことをおっしゃっていたんですが、モギー的には「コイツは・・・、メンドーな仕事になるッ!」という臭いがプンプンしておりましたので、「エー?ソウ デスカー?キニ ナリマセン ケドー。」といつもの日本人じゃないフリでお茶を濁・・・し続けることができなかったー!イィィヤァァァー!でも、有り難いことですッ!



オ~ゥ、何度見てもハデにカスタムされてるわぁ・・・っと、見とれている場合じゃありませんので、さっさとトランスミッションを取り外します。

うんとこしょ、 どっこいしょ。なかなかトランスミッションは外れません。

wait

うんとこしょ、どっこいしょ。まだまだトランスミッションは外れません。

wait_wait

うんとこしょ、どっこいしょ。そうしてようやくトランスミッションを外すことができました。って、おおきなかぶ、ちょーナツいー!うんとこしょー!どっこいしょー!

童心に返るのはこれくらいにしまして、さっそく確認してみます。

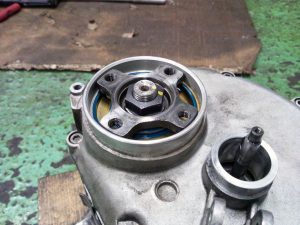

車体に乗っているときのこの状態だと、アウトプットフランヂをどちらに回しても音はしませんが

(動画でご覧いただけます。)

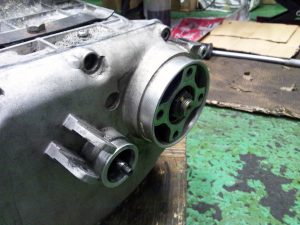

トランスミッションをこの向きで置いて回してみると・・・カカッ、カカカッて音がするー!ギャー!かんにんしてー!

(動画でご覧いただけます。)

どうやら、減速時に慣性によってどこかのギアが進行方向にわずかに移動して干渉するみたいですが・・・難しいコトは後回しにして、まずは分解してケースとカヴァーを洗浄します。

取り出した各シャフトのギアやベアリング、シフトフォークなんかも、パッと見は問題はなさそうですが・・・?

分解してみると、アウトプットシャフトの2速ギアに(4速ギアの)ドッグが擦った跡がありました。このあとの作業でココが音の発生源だと分かりましたが、機能に影響するほど磨り減ってはいませんでしたので、そのまま使用しています。あ、異音の原因とは関係ありませんが、アウトプットシャフトの1速ギアの前後のワッシャーの表面がけっこう傷んでいましたので、こちらは中古良品と交換させていただきました。

以前にO/Hしてそれほど経っていないとのことでベアリングの状態も悪くはありませんでしたが、念のためいつものO/Hと同じ作業をしまして

ズババッと丁寧に組み立てます。組み直して音が消えるのであれば、それに越したことはありませんからね。さて、どうかしら?

うんとこしょ、 どっこいしょ。なかなか音が消えません。

kanben

うんとこしょ、 どっこいしょ。まだまだ音が消えません。

honto_kanben

と、楽しそうに書いていますが、ウルトラ大変だったっつーの!!

dattsuno

結局、このギアとシフトフォークの組み合わせが原因でしたので、両方とも中古良品に交換させていただきました。

シフトフォークの接触面にコレといった磨耗もないんですが、わずかに厚みが薄いようで

また、4速ギアにも目立った磨耗は見られないんですが、溝の幅がこちらもわずかに広いみたいで、交換した中古品とアレコレ組み合わせを変えてみると、この組み合わせのガタが一番大きかったという・・・。そんなの、一発で見抜けるわけないじゃん!なんなのよー!

フゥ~、大変だったぜぇ~。ちなみに、何が大変かと申しますと



ケースを温める→シャフトを抜く→ベアリングを脱着してギアを交換→ケースを温める→シャフトを組み付ける→冷えるのを待って動作を確認→音がする→ズコー



という作業を3回行わねばならなかったということッ!それも、ド深夜にッ!ドッギャァーン!

ドッギャァーン

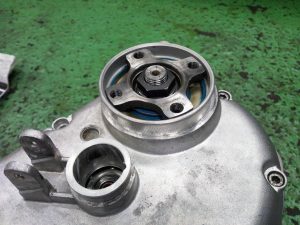

ま、その甲斐あって、カカカッと鳴らずにクルクル~と回るようになりましたが。フヒヒ。

(動画でご覧いただけます。)

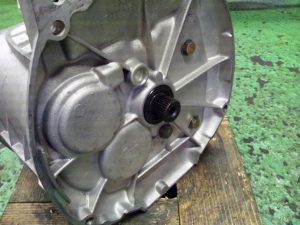

もち、インプットシャフトもクルクル~です。

(動画でご覧いただけます。)

やってやったぞッ!ウゥゥリィィィ!

uuurrrryyy



~翌日~

トランスミッションの問題も解決しましたので、あとは元に戻すだけなんですが、その前にクラッチ周りを確認します。

というのも、プッシュロッドを引き抜くときに、ダイフラムスプリングのプレートにあるクリップ?が広がっちゃうことがあるんですよね。

こんな感じでしっかりクリップで固定されていないと、ダイアフラムスプリングのセンターが出せません。ちなみに、このタイプのダイアフラムスプリングは80年9月製造の2本サス以降で使用されてます。

プッシュロッドはこんな感じでプレートに差さってスプリングを押すんですが、ココがよくカジってすんなり抜けなくなっちゃうんですよねー。余談ですが、まだ未熟だった頃、このスプリングを表裏逆に組んでしまい慌ててやり直したのも良い思い出です。分かっていれば間違いようがありませんが、クラッチレバーがスカスカで、そりゃ焦りました。オホホ。それにしても・・・モギーの親指、デカくね?(錯覚)

これも余談ですが、プッシュロッドがすんなり抜けないときは、プッシュロッドエンドに用意されたネジ穴に適当なボルトを入れて引っ張ります。といっても、真似して作業することを勧めているわけじゃありませんので、安易に作業するのはお止めください。お客様ともときどき話しますが、作業中に注意していることや行っていることをすべてブログに書いているわけではありません。これは当店のブログだけでなく、ほかのブログも同じだと思います。一部を見て分かったつもりになっても、作業する人(の経験値)次第で結果はまったく変わってきちゃいますので。

と、長々と書いてしまいましたが、ビシッとクラッチ周りを取り付けます。こちらの車輌はバランス取りが施されていましたので、ペイントマークに従って元通りにしておきました。うーん、こんなトコロにまで手が入っているとは・・・!

おっし、あとはトランスミッションを取り付けて、外した部品をドンドコ元に戻すだけー!オラオラオラオラオラオラー!

oraoraoraora

ハイ、できたー!けど、実はすんごい時間掛かってるー!ギャー!

そうしましたら、同時にご希望のエンジンオイルと

オイルフィルターも交換します。残しておいたトランスミッションのオイルもありますが、どれも特に気になるトコロはありませんでした。

それと、遊びが大きくて気になるとおっしゃっていたスロットルケーブルも

それっぽくしておきました。タイコが収まるプーリーの穴を1つズラしただけですが、良い感じになったかなと。これでダメだと、ケーブルを作り直さないといけませんからね。ホッ。

最後に、ご来店の直前に発電しなくなったというオルターネーターですが、お伝えした通り、フューズホルダーに問題がありました。どういうわけかココが熱を持ってしまったようで、フューズも「切れる」というより「溶けて変形」している状態で、なかなか抜けないくらいでした。

たまたまあった中古のホルダーに交換して修理しましたが、ちょっと気になりますので、ときどき様子を確認してみてください。単なるホルダーの製品不良ならこれで大丈夫だと思いますが、根本的に問題があるとすると・・・です。モギーもEME製の400Wオルタネーターを利用していますが、450Wのモノはちょいちょいトラブルがあるようで・・・その・・・あの・・・です。

てことで、できました。



ということで、この度はトランスミッションの異音の修理のご依頼、有り難うございましたッ!予想していたよりも大変でしたが、なんとか異音も消すことができましたので、これでまたストレスなくお楽しみいただけるんじゃないかと思います。どんなに小さなことであっても、気になり始めると、ずーっと気になっちゃうことってありますからね~。上手くできるか不安もありましたが、モギーにとっても良い勉強になりました。しばらく走って異音や不具合が出なければまず大丈夫だと思いますが、もし何か気になることがありましたら遠慮なくご連絡ください。何もないのが何よりですが・・・。つか、何度もやりたくないー!なんか胃がキュッとするしー!イテテ・・・。



カラカラ~と異音のするトランスミッションの点検&修理や、ついでにアレやコレやの作業も、承っております。ご相談くださいッ!
