R100RS、オイル漏れ修理と始動不良の点検。

以前に当店オリヂナルのETC用アンテナステイをお買い上げいただいたお客様、たまたまお近くにお住まいとのことで、今回はプッシュロッドチューブからのオイル漏れの修理をご依頼いただきました。有り難うございますッ!

で、ご来店をお待ちしていたところ、出発直前にセルモーターが回らなくなり、エンヂンが始動できなくなってしまったとのご連絡。結局、当店のトランスポーターで引き上げることになりました。近いことが幸い?しましたが、お客様にとっては嬉しくないトラブルですね。

おっ、アンテナステイもキレイに収まってます。ウレスィ~!

DSC_0674

さて、エンヂンが始動できなくなった原因を探りますか。



~数分後~

フューズの接触不良も疑わしかったんですが、原因はバッテリーの+ターミナルの接触不良でした。わずかなナットの緩みでも、セルモーターを回せなくなることがあるんです。端子の接触面をキレイに磨いてしっかり締め付けたら、ちゃんとセルモーターは回るようになりました。

DSC_0526

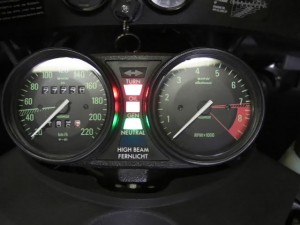

が、今度はセルモーターが空回りしてクランキングしてくれません・・・。どうも、ソレノイドスウィッチが上手く働いていないようで、アーマチュアコイルが虚しく回っているだけのよう。クランキングできないと火花も飛ばないので、タコメーターも動きません。

0033
(動画でご覧いただけます。)

てことで、お客様に了解を得て、セルモーターを修理することになりました。

DSC_0528

といっても、在庫しているマグネット剥離対策済みのハウジングに交換したO/H済みのValeo製セルモーターに取り替えるだけなんですが。

DSC_0532

ササッと交換したところ、無事にクランキングしてボボンッとエンヂンも掛かりましたッ!
これで、ようやくプッシュロッドチューブからのオイル漏れ修理に取り掛かれます。せっかくオイル漏れが直っても、エンヂンが掛からないようじゃ始動後の確認もできませんからね。

DSC_0533

ついでに、シートのヒンジ部が緩くなって外れやすかったので、紛失しているクリップの取り付けと同時に

DSC_0517

シートを開いたまま固定するためのブッシュも追加することになりました。

DSC_0518

シート表皮の一部に剥がれもあったので、エンヂンの修理の合間に接着しておきます。

DSC_0523

と、予定外の作業が続きましたが、いよいよプッシュロッドチューブのオイル漏れの修理です。

まずはオイル漏れの状況を確認、洗浄から。お客様が気にされるだけあって、けっこう潤いの強いオイル漏れですね。

DSC_0540

トランスミッション側からのオイル漏れはまだ気にするほどではなさそうですが、

DSC_0545

プッシュロッドチューブから漏れたオイルがオイルパン後方まで伝ってます。オイル消費も、一般に許される1リットル/1,000kmよりも激しいそうなので、けっこうな漏れだったのかもしれません。

DSC_0550

クランクケースとタイミングチェーンカヴァー、オイルフィルターカヴァーの合わせ面からも滲みがありそうなんで、洗浄後、オイルパンと併せてボルトを増し締めしておくことにします。

DSC_0537

オイル漏れの状況も確認したので、シリンダーとピストンを取り外します。

DSC_0556

プッシュロッドチューブのオイルシールが硬くなって変形してます。こりゃ、漏れるわけですね。それに、チューブ自体にも少しずつ漏れたオイルがこんもり堆積してますので、こういう場合はステインレス製のチューブに交換することをオススメしています。

DSC_0561

ステインレス製チューブに交換する際は、チューブを抜く前に元のチューブの挿入具合を良く確認しておきます。

DSC_0563

ステインレス製チューブは同じ深さまで挿入できないこともありますが、なるべく近い深さまで挿入するための目安になりますので。

DSC_0572

また、チューブにあるリング部の位置も確認しておきます。
ステインレス製チューブのリングは圧入されているだけで移動できるので、ズレている場合は元のチューブに合わせます。

DSC_0577

ピストンの状態は良好なものの、カチカチのカーボンがピストントップにたっぷりこびり付いていたので

DSC_0578

シリンダーとともに、頑張ってピカピカにしましたッ!チューブも打ち換えて、眩しいッスね~。

DSC_0583

27,000kmの走行距離なんで、シリンダーのクロスハッチもまだまだクッキリ残ってますし、ピストンとのクリアランスもOKでした。ピストンリングも問題なしで、一安心です。

エンヂン側もキレイに洗浄し、カム山とタペットの接触面も点検します。

DSC_0588

左右ともに異常なしッ!

DSC_0589

オイルフィルターカヴァーの周りなんかもキレイにしておいたので、エンヂン始動後のオイル滲みも見つけやすいですね。どうか、滲ませんようにー。

DSC_0593

フロントカヴァーとトップカヴァーも外しているので、ついでに洗浄しておきました。

DSC_0622

んで、シリンダーとピストンを仮組みしておいて

DSC_0607

シリンダーヘッドも洗浄と点検を行います。

DSC_0611

燃焼室とヴァルヴにもカチカチのカーボンが溜まってますので、

DSC_0617

それなりにオイルを燃やしながら走ってたのかもしれません。オイル消費が激しい理由も理解できますね。

DSC_0620

ただ、まさか右シリンダーヘッドのインテイク側のヴァルヴとヴァルヴガイドに、こんなにガタつきがあるなんてッ!やめて~!

DSC_0633

こちらは、一番ガタつきのなかった左シリンダーヘッドのインテイク側です。
残り2箇所もそんなに酷くなかったので、本来ならそのまま組んでもまあ大丈夫かなという感じなんですが、右側インテイクのガタつきは許容範囲を大きく超えてます。このままだと、せっかくココまでバラして組み上げても、オイル下がりによるオイル消費は激しさを増すだけで、時期をあらためて作業するとなると、また同じ工賃をいただかなくてはなりません・・・。

0030

ということで、またまたお客様に了解を得て、ヴァルヴガイドを打ち換えさせていただくことになりました。なんだか予想外の作業が増えてしまい、申し訳ありません・・・。

幸い、ヴァルヴのステムに異常な磨耗がなかったので、ビシッとキレイに洗浄して内燃機加工屋さんに届けました。これでヴァルヴも交換なんてことになっていたら・・・、くわばらくわばら。

DSC_0669

2週間ほどでシリンダーヘッドが仕上がる予定ですので、それまでの間は外した部品と車体を保護して、作業待ちです。仕上がり次第、キッチリ組み上げますので、もうしばらくお待ちください。



(続く)



プッシュロッドチューブのオイル漏れや、シリンダーヘッドの点検とO/Hも、ご相談くださいッ!
