西方(愛知)から、キャブレターO/H。

遠方のお客様からキャブレターのO/Hのご依頼です。
始動時に片肺の症状が出るそうで、メールのやり取りで色々とチェックしていただいたところ、どうやらキャブレター自体に原因がありそうだとの結論に。

さっそく、届いたキャブレターを確認。

DSC_0033

DSC_0035

ちょっと左右のバタフライの開き方が違いますね。

左側
左側
右側
右側

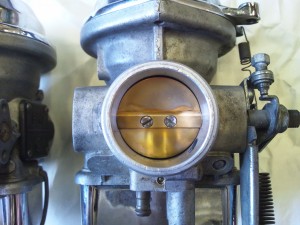

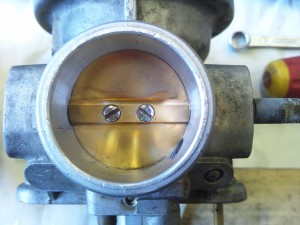

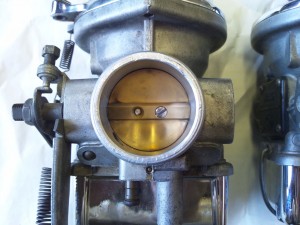

分解前に全閉時のバタフライとメインボアとの隙間を確認しておきます。組み立て後、この状態よりも隙間が大きくなるようではバイク屋失格ですから。

左側
左側
右側
右側

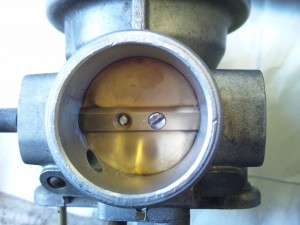

と、よく見ると左側のバタフライを固定するネジの頭がなーい!
このネジはカシメてあるので、取り外すときは注意が必要なんです。そのままネジを緩めようとすると、ネジ穴をダメにするか、こんなふうにネジの頭を捻じ切ることに。
さて、どうやって外そうかしら・・・。

気を取り直し、さらに各部をチェックしながら分解していきます。

スターター(チョーク)内部はそんなに汚れてないですね。

左側
左側
右側
右側

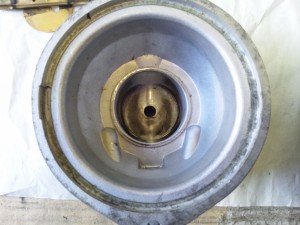

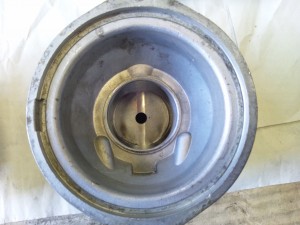

ピストンヴァルヴのスライド部、メインボア内もキレイです。

左側
左側
右側
右側

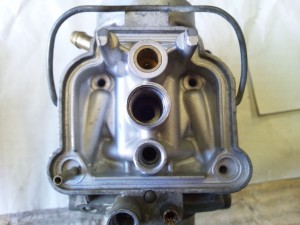

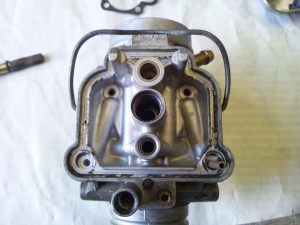

フロートチャンバー内部もキレイです。

左側
左側
右側
右側

ちなみに、フロートを固定しているピンには向きがありますので、抜く方向に注意します。
よく見るとピンの先がギザギザに加工されている側と、無加工の側がありますので、無加工側→ギザギザ加工側へ細い棒(ピンポンチなど)で打ち抜きます。取り付けるときは、その逆になります。

DSC_1098

基本的には汚れも少なく、状態の良いキャブレターでした。

てことで、洗浄します。

DSC_0069

スターターヴァルヴの洗浄前、洗浄後です。このくらいの汚れは普通ですね。
このキャブレターはけっこう簡単にキレイになりましたので、そう遠くない時期にO/Hされているのかもしれません。

DSC_0072

洗浄が終わりました。

DSC_0076

パイロットスクリュー、スロージェット、メインジェットホルダー、スターターヴァルヴ、バタフライシャフトのO-リングを交換します。各ジェットの穴の状態も良く、詰まりは見られまれませんでした。
ついでに、これらの真鍮部品を軽く磨いてやります。キレイになると、やはり気持ちが良いですね。

DSC_0079

参考までに、各O-リングとの組み合わせです。

DSC_1096

取り外したガスケットとO-リング。純正部品と社外品が混在しているみたいです。
やっぱり、ガスケットやO-リングは純正部品のほうが良いですね。O-リングのサイズに見慣れないモノがありますし、社外品(右)のガスケットは一部が変形してしまっています。これでは、確実なシール性能は期待できませんから。

DSC_0119

で、今回の片肺の原因です。

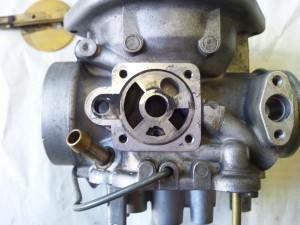

よく見ると、スロージェットの取り付け部の穴の奥にゴムっぽいものがあります。

DSC_0062

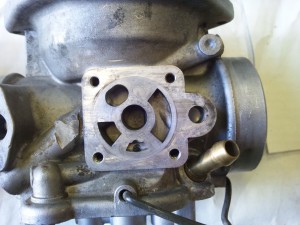

実際、通路が塞がっているようで、スローポートとアイドルポートからの吐出量がまったくありません。

DSC_0062

ちなみに、正常な左側のキャブレター。

DSC_0064

穴の奥のアルミの肌がちゃんと見えてます。

DSC_0064

なんとか取り除き、左右で吐出量が同じくらいになりました。

原因が分かって解決すれば、あとは組み立てるだけです。
各ジェットを取り付け、パイロットスクリューを締め込み、フロート周りとガスケットを組み付けて

DSC_0082

フロート高さを調整し、

DSC_0098

フロートチャンバーでフタをすれば下側は終了です。

DSC_0084

続いて、スロットルとスターター周りの取り付け。
スターターヴァルヴの組み間違えに要注意です。間違えると、スターターが利きっぱなしになります。

DSC_0087

DSC_0089

バタフライがメインボアをピッタリ塞ぐように。バッチリ決まったッ!

DSC_0093

ピストンヴァルヴにダイアフラムを取り付け、キャブレターボディに挿入します。
ダイアフラムには位置決めのための突起が表裏にありますので、ズレないように注意します。

DSC_0095

トップカヴァーを載せれば完成です。

DSC_0097

良い感じじゃないでしょうかッ!

DSC_0112

DSC_0109

DSC_0110

DSC_0108

あとは、実際に取り付けていただいて、片肺の症状が直ったことが確認できればOKですね。
手元にΦ32のキャブレターを試せる車輌があれば実際にテストしてからお送りできるのですが、個人営業のバイク屋ですので、そうそう都合良く車輌があるハズもなく・・・。
今後の課題です。ガンバリマース。



遠方の方でも片道の送料をご負担いただければ、O/Hを承っております。ご連絡くださいッ!
