長期不動のR80、現状把握。

ちょっと前に仕入れた長期不動のR80、少しずつ再生に向けて進んでいます。

最初に全体像を撮り忘れちゃったので、各部の状態を順にご紹介します。
てゆうか、全く魅力的に見えなかったので写真撮る気にならなかったんですよね・・・。

まず、ガソリンタンクのキャップがなかなか外れませんでした。

DSC_0007

錆びて固着してたので、キャップを破壊してどうにか外しましたが・・・

DSC_0009

中からは異臭が漂ってきて、今まで見たことないくらいヒドイ状態でした。

DSC_0005

コックを外せばご覧の通り。
揮発し切れなかったガソリンなのか、変な残留物がトロリと垂れてきます。

DSC_0011

当然、外したコックにも・・・。

DSC_0014

とりあえず分解してみましたが、

DSC_0018

コレ見ると、ヤル気が出しにくいです。

DSC_0021

続いて、キャブレターです。

パッと見はそれなりな感じでしたが、

DSC_0026

DSC_0027

DSC_0029

DSC_0030

やっぱり、甘くありませんでした。

DSC_0024

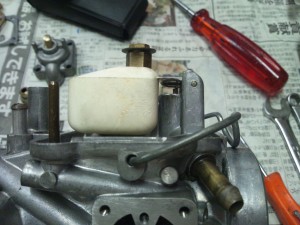

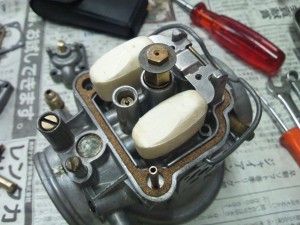

フロートチャンバーを外してみると

DSC_0032

片側はヒドく白い粉を吹いてます。

DSC_0038

幸い、中までは影響なさそうでした。

DSC_0047

二ドールヴァルヴにも白いカス。

DSC_0058

スターター(チョーク)周りもなかなかの汚れ。

DSC_0070

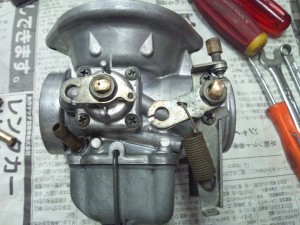

ボディもかなり汚れてますが、

DSC_0073

ココの錆びはイヤですね。

DSC_0075

ま、なんとかなりそうですが。

DSC_0077

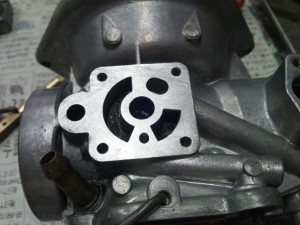

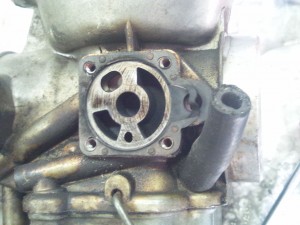

あまり見たことないですが、ココもかなり汚れてました。

DSC_0064

ま、ここまで分解してしまえば、あとは徹底的にキレイにしてやるだけですね。

DSC_0059

先は長いぜ~。



(続く)



長期不動車には、要注意ッ!

パニアケース、ロックの交換。

パニアケースのロックの修理についてお客様から問い合わせがあったので、ついでなので自分のパニアケースで試してみることにしました。

クラウザー製のクラッシクタイプのパニアケースのロックは、長年の使用でガタついているものが多いですね。自分も、もう何年もタイアチューブを切ったモノを利用して、ケースのフタが走行中に開かないように対策しています。見た目はカッコ悪いですし、チューブを引っ掛ける手間が面倒ですが、コストパフォーマンスだけは相当高いので、それなりに重宝してました。

ただ、たま~にチューブを引っ掛け忘れてしまい、過去に3回ほど中身を路上にブチ撒けて、慌てて数キロ戻ったこともありましたが・・・。

DSC_0046

現状はこんな感じです。少しロック部分が浮き上がって見えますが、一応、ロックはできてます。

DSC_0048

当初はチューブなしでも大丈夫だったんですが、ある時期から突然フタが勝手に開くようになりました。横から見ると、けっこう浮いてるのが分かると思います。

DSC_0052

フタを開けた状態だと一目瞭然ですね。ロック部のフックに隙間ができてしまい、リリースボタンも緩くなっています。走行中の振動により内部部品が磨耗して、ガタが大きくなった結果だと思います。それでも、リリースボタンがしっかりしていれば、この程度の隙間でも勝手に開くことはありません。

DSC_0058

ロック部を指で押さえつけるとココまで下がります。これくらいの状態をしっかり維持できないモノは、ロック部とリリースボタンの接触部分の磨耗と、リリースボタン自体のガタつきに原因がありそうです。

DSC_0057

で、走行中に突然、こうなります・・・。

DSC_0053

というわけで、moto-binsから

交換用のロックを取り寄せました。パニアケース片側分のロック(2個)と鍵(2本)のセットで、ネジで固定して取り付けます。

DSC_0064

ロック部とリリースボタンが一体になり、純正のロックとは形状が異なりますので、ケースに約20mmの穴開け加工も必要です。付属のO-リングでシールするみたいなので、ロックからの雨水の浸入はなさそうです。

DSC_0071

ロック機構は純正のモノよりしっかりしています。一体型になったことで構造が単純化されていますので、たまにグリスアップしてやれば壊れる心配もほとんどなさそうですね。

DSC_0075

実際に取り付けてみます。

始めに、純正のロックを取り外します。3.2mmくらいのドリルで裏側のリヴェットを揉んでやれば簡単に取り外せます。

DSC_0087

新品のロックの取り付け穴と突起部の寸法を確認します。取り付けのためのネジ穴の位置(写真下側)も異なりますね。

DSC_0095

採寸した通りに、パニアケースに正確に穴を開けます。個人でこの加工をするのは、けっこう大変かもしれません。
注意!写真の穴の位置は間違いです。正しくは、もう少し外側に穴の位置を移動し、取り付けのための穴も2箇所開ける必要があります。

DSC_0097

ロックを取り付け、ネジで固定します。O-リングを入れるとロックが浮いてしまったので、液体ガスケットを塗布して組んでみました。余分な穴も塞いでいます。

DSC_0101

で、フタを閉めようとしたところ、フタ側にあるループが干渉してしまいした・・・。なんじゃこりゃ!

DSC_0109

どうやら、ロックはもう少し外側に寄せて取り付けないとダメだったみたいですね。そうなると、ケースの持ち手部分とロックの間に隙間が開いて、取り付け穴ももう1箇所開けないといけません。

自分のパニアケースですので、バリバリッとループを削って対処します。

DSC_0114

できました!

DSC_0115

イイですね、コレ。ロック&リリース操作も確実で、カチッと気持ち良く決まります。これで、もうタイアチューブとはおさらばです。アハハ!

DSC_0119

為替レートと仕入のタイミングにもよりますが、¥5,000(税抜き)くらいで販売できます。もちろん、取り付け作業も承ります。



パニアケースのロックに不安のある方は、是非ッ!

イグニッショントリガー、コネクター交換。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

先日の不調で発覚したイグニッショントリガーのコネクター破損。部品が届いたので、さっそく交換してみます。

これが届いた部品。コネクターと端子、それにダストカヴァーのセットになります。

DSC_0040

純正のコネクターと比べると、形状は少し違いますが

DSC_0063

接続部の寸法はほぼ同じですね。

DSC_0060

とりあえず取り付けていた予備のイグニッショントリガー(上)を外し、コネクターが破損したイグニッショントリガーを修理します。

DSC_0058

純正のコネクターは端子と一体成型されていて、汎用の端子とは少し形状が異なります。せっかく残っているこの端子ですが、そのまま使用できません。

DSC_0049

なので、なるべく長さが短くならないように切断し、

DSC_0065

保護チューブも少しだけ切り取ります。

DSC_0067

で、被覆も剥きます。

DSC_0068

先にダストカヴァーを取り付けて、端子を写真の向きで圧着します。

DSC_0071

配線の順番、端子の向き、コネクタの向きをあらかじめ確認しておかないと、端子がコネクターに上手く挿入できない、車体に取り付けたときにエンヂンが掛からない、なんてことになるので慎重に。

DSC_0079

ダストカヴァーも、コネクターがしっかり嵌るように内側に切り欠きがあるので、取り付ける向きに注意です。

DSC_0083

交換できました。

DSC_0084

イグニッショントリガー本体も綺麗にして車体に取り付けます。

DSC_0086

わずかにハーネスが短くなりましたが、しっかり接続できました。ハーネスにも少しだけたるみが残りました。(写真にはありませんが、コネクターは元の状態と同じようにしっかりと結束バンドでエンヂンケース内に固定します。そうしないと、エンヂンの振動でコネクターがガタつき、いらぬトラブルの原因になります。)

DSC_0093

で、エンヂンを掛け、点火時期を調整。

バッチリです!エンヂンの回転数も安定してます。
無事、修理完了ですね。

しかし、コネクター単品としては、やはりちょっと高いですね。送料を入れると¥5,000くらいで販売しなければなりません。海外で出回っているアフターマーケットパーツに交換するのも結構な費用が掛かりますし、廃番になったイグニッショントリガーの中古品を探して交換するよりはマシですが、それでももう少し安くて良いような・・・。



同じような症状でお困りの方、ご連絡くださいッ!

キャブレター、ジェットニードルとダイアフラムの交換。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

先日O/Hしたキャブレター、注文していたジェットニードルが届いたので交換します。

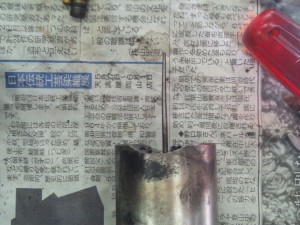

1本は曲がり、

DSC_0158

もう1本は錆びて虫食い状態になってましたね。

DSC_0227

新品のジェットニードル、キレイです。材質も変わったみたいですね。ちなみに、2本サスとモノサスではニードルの固定方法が違うので、固定部の形状が異なります。

DSC_0003

ついでに、ダイアフラムも運よく格安で入手できたので交換します。やっぱり、新品はゴムの張りが違いますね。

DSC_0005

交換できました。

DSC_0009

ピストンヴァルヴを組み込んで、同調を再度調整し直し、試乗してみました。

イイですね!大きな変化は感じられませんが、スロットル開け始めの動作が少し力強くなった気がします。キャブレターO/Hとスロットルケーブルの交換で、かなり気持ち良く回るエンヂンになりました。



キャブレターのO/Hだけでなく、スロットル周りの整備も、ご相談くださいッ!

西方(愛知)から、キャブレターO/H。

遠方のお客様からキャブレターのO/Hのご依頼です。
始動時に片肺の症状が出るそうで、メールのやり取りで色々とチェックしていただいたところ、どうやらキャブレター自体に原因がありそうだとの結論に。

さっそく、届いたキャブレターを確認。

DSC_0033

DSC_0035

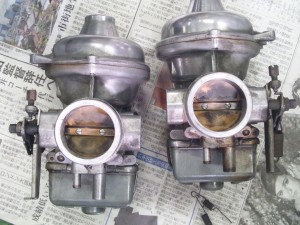

ちょっと左右のバタフライの開き方が違いますね。

左側
左側
右側
右側

分解前に全閉時のバタフライとメインボアとの隙間を確認しておきます。組み立て後、この状態よりも隙間が大きくなるようではバイク屋失格ですから。

左側
左側
右側
右側

と、よく見ると左側のバタフライを固定するネジの頭がなーい!
このネジはカシメてあるので、取り外すときは注意が必要なんです。そのままネジを緩めようとすると、ネジ穴をダメにするか、こんなふうにネジの頭を捻じ切ることに。
さて、どうやって外そうかしら・・・。

気を取り直し、さらに各部をチェックしながら分解していきます。

スターター(チョーク)内部はそんなに汚れてないですね。

左側
左側
右側
右側

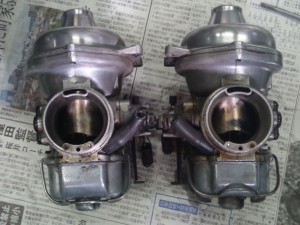

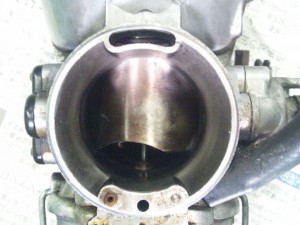

ピストンヴァルヴのスライド部、メインボア内もキレイです。

左側
左側
右側
右側

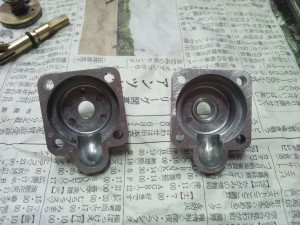

フロートチャンバー内部もキレイです。

左側
左側
右側
右側

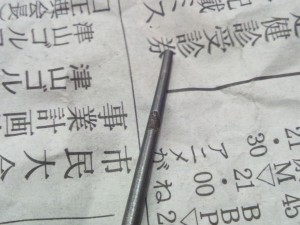

ちなみに、フロートを固定しているピンには向きがありますので、抜く方向に注意します。
よく見るとピンの先がギザギザに加工されている側と、無加工の側がありますので、無加工側→ギザギザ加工側へ細い棒(ピンポンチなど)で打ち抜きます。取り付けるときは、その逆になります。

DSC_1098

基本的には汚れも少なく、状態の良いキャブレターでした。

てことで、洗浄します。

DSC_0069

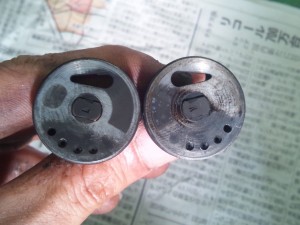

スターターヴァルヴの洗浄前、洗浄後です。このくらいの汚れは普通ですね。
このキャブレターはけっこう簡単にキレイになりましたので、そう遠くない時期にO/Hされているのかもしれません。

DSC_0072

洗浄が終わりました。

DSC_0076

パイロットスクリュー、スロージェット、メインジェットホルダー、スターターヴァルヴ、バタフライシャフトのO-リングを交換します。各ジェットの穴の状態も良く、詰まりは見られまれませんでした。
ついでに、これらの真鍮部品を軽く磨いてやります。キレイになると、やはり気持ちが良いですね。

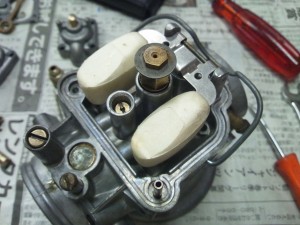

DSC_0079

参考までに、各O-リングとの組み合わせです。

DSC_1096

取り外したガスケットとO-リング。純正部品と社外品が混在しているみたいです。
やっぱり、ガスケットやO-リングは純正部品のほうが良いですね。O-リングのサイズに見慣れないモノがありますし、社外品(右)のガスケットは一部が変形してしまっています。これでは、確実なシール性能は期待できませんから。

DSC_0119

で、今回の片肺の原因です。

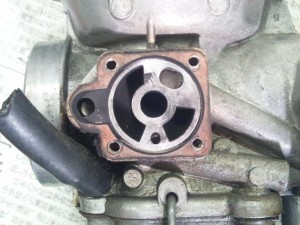

よく見ると、スロージェットの取り付け部の穴の奥にゴムっぽいものがあります。

DSC_0062

実際、通路が塞がっているようで、スローポートとアイドルポートからの吐出量がまったくありません。

DSC_0062

ちなみに、正常な左側のキャブレター。

DSC_0064

穴の奥のアルミの肌がちゃんと見えてます。

DSC_0064

なんとか取り除き、左右で吐出量が同じくらいになりました。

原因が分かって解決すれば、あとは組み立てるだけです。
各ジェットを取り付け、パイロットスクリューを締め込み、フロート周りとガスケットを組み付けて

DSC_0082

フロート高さを調整し、

DSC_0098

フロートチャンバーでフタをすれば下側は終了です。

DSC_0084

続いて、スロットルとスターター周りの取り付け。
スターターヴァルヴの組み間違えに要注意です。間違えると、スターターが利きっぱなしになります。

DSC_0087

DSC_0089

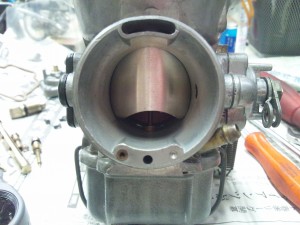

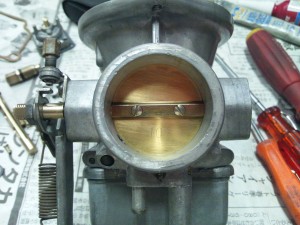

バタフライがメインボアをピッタリ塞ぐように。バッチリ決まったッ!

DSC_0093

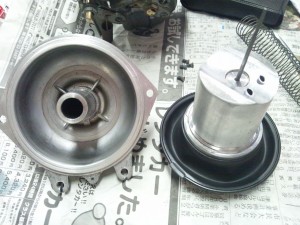

ピストンヴァルヴにダイアフラムを取り付け、キャブレターボディに挿入します。
ダイアフラムには位置決めのための突起が表裏にありますので、ズレないように注意します。

DSC_0095

トップカヴァーを載せれば完成です。

DSC_0097

良い感じじゃないでしょうかッ!

DSC_0112

DSC_0109

DSC_0110

DSC_0108

あとは、実際に取り付けていただいて、片肺の症状が直ったことが確認できればOKですね。
手元にΦ32のキャブレターを試せる車輌があれば実際にテストしてからお送りできるのですが、個人営業のバイク屋ですので、そうそう都合良く車輌があるハズもなく・・・。
今後の課題です。ガンバリマース。



遠方の方でも片道の送料をご負担いただければ、O/Hを承っております。ご連絡くださいッ!

ヘッドカヴァー、オイル漏れ修理。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

昨日、ヴァルヴクリアランスを調整したおかげで、またまた良い感じになりましたが・・・

ガーン。ちょっと漏れてます・・・。

DSC_0003

左ヘッドカヴァーの固定ナットの締め具合にちょっと違和感があったので、遠慮がちに締め込んでいたんですが、やっぱり少しトルク不足だったようです。オゥケイ、もう一度やりましょう。

昨日の今日だと、やはりキレイに剥がれます。

DSC_0041

固定ナットのネジ山がちょっと荒れてたのでタップで修正してみましたが、なんだかイマイチです。中古のナットに交換します。

DSC_0004

シリンダーヘッド側のスタッドボルトのネジ山もダイスで修正。幸い、スタッドボルトを取り付けるネジ山はしっかりしてました。全く問題なしです。ここのネジ山、よくダメになるんですよね。

DSC_0007

固定ナットがスタッドボルトにスルスル通らないと、固定ナットを締め付けているつもりが一緒にスタッドボルトまで締め込んでたりして、結果、スタッドボルトのネジ山を壊しちゃうんですよね。一番の原因は、オイル漏れを止めたいがためにオーヴァートルクで締め付けちゃうことなんですが。

今度はしっかりトルクを掛けられるようになりました。手応えがまるで違います。

DSC_0039

で、翌日、通勤で往復した後の様子。

DSC_0002

無事、オイル漏れも止まりました。一安心ですね!



オイル漏れの修理、ご相談くださいッ!

また不調、キャブレターO/H。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

今度はキャブレターの調子がオカシくなりました。昨日まで異常はなかったはずなのに、急にアイドリングが不安定になり始めました。パイロットスクリューを調整しても改善しません。何だろう?

ついでに、スロットル操作に引っ掛かりがあって重いのと、ギアの噛み合いが悪いのかガタつきもあるので、キャブレターのO/Hと一緒に直しちゃいます。

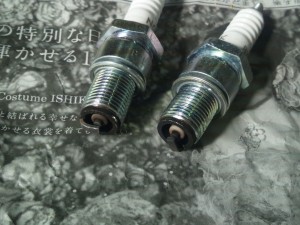

まずはスパークプラグの確認です。焼け具合に異常はないですね。

DSC_0101

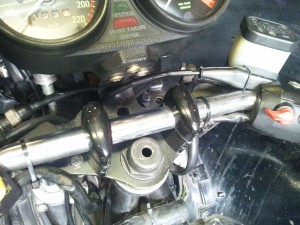

スロットル操作の引っ掛かりの一番の原因は、コレでしょう。
右側はまだマシですが、

DSC_0027

左側のこの折れ曲がり具合はアウト~!ですね。

DSC_0102

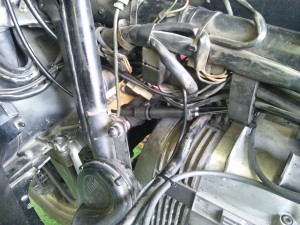

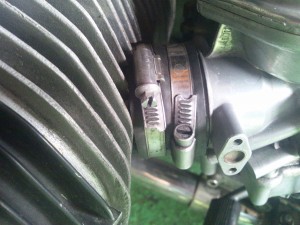

インレットマニフォウルドのラバースリーヴも古そうです。

DSC_0034

早速、キャブレターを外します。

DSC_0104

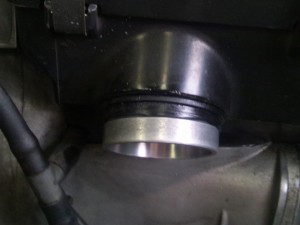

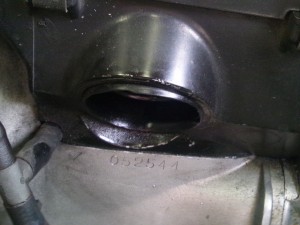

出ました。ラバーダクトがしっかり中まで入っていません。

DSC_0111

DSC_0112

これが正しい状態。なんでこうしなかったんでしょうか。何か、意図があったのかな?

DSC_0115

DSC_0118

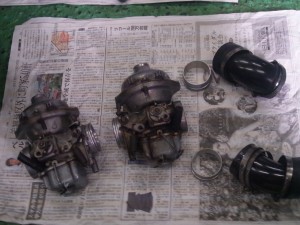

取り外したキャブレターを確認してみます。

DSC_0129
DSC_0119

また出ました。左側のキャブレターのピストンヴァルヴが真っ直ぐになっていません。

DSC_0128

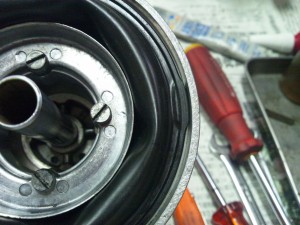

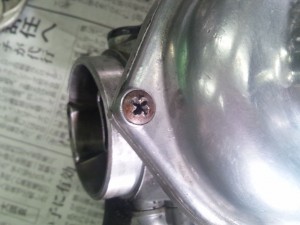

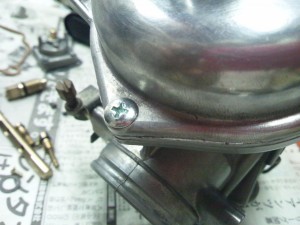

トップカヴァーのネジを見ると、過去に開けられているみたいですね。

DSC_0132

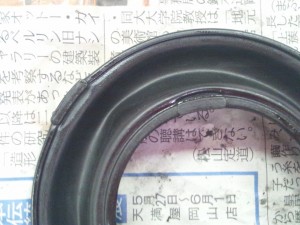

案の定、左側のキャブレターのダイアフラムは正しい位置に組まれてませんでした。突起部が潰れてます。

DSC_0138

右側はしっかり残ってますね。

DSC_0163

スターターを分解してみると、右側のキャブレターのガスケットが変形して浮き上がってました。

DSC_0155

漏れ出たガソリンで汚れた右側よりは、左側のほうがキレイですね。

DSC_0150

ガスケットの質に問題があるのかな?

DSC_0142

スターターの中の部品もこんな感じ。

DSC_0145

またまた出ました。ジェットニードルがちょっと曲がってます。組み立てるとき、上手く挿入できなかったんでしょうか。

DSC_0158

問題はチョイチョイありましたが、とりあえず分解できました。ここで左右を区別して分解しておくと、組み立てるときに悩まずに済みます。

DSC_0165

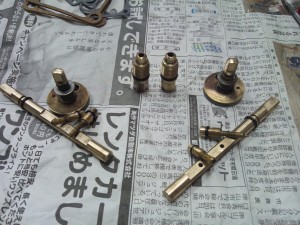

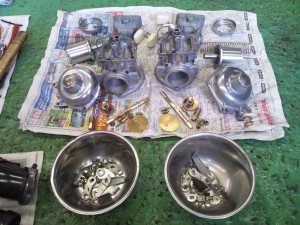

で、洗える部品は全部、洗浄します。そこそこピカピカになりました。

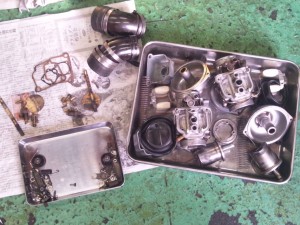

DSC_0170

ジェット類もキレイになりました。穴の詰まりを確認して、O-リングを交換します。

DSC_0173

部品を正しく、しっかりと取り付けます。

DSC_0185

フロートもチェックして、油面調整もビシッと決めます。

DSC_0189

ガスケットを新品にして、

DSC_0192

こっち側はOKです。

DSC_0193

スターターも、もちろん抜かりなしです。

DSC_0180

もう少し汚れを落としたかったですが・・・。

DSC_0183

バタフライシャフトとスロットルバタフライも丁寧に組み込みます。

DSC_0202

スロットルレヴァーとスターターレヴァーを取り付け、スムーズに動作するかも確認。

DSC_0199

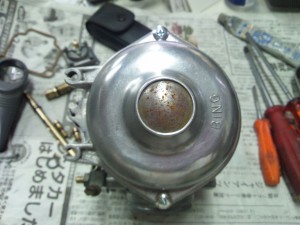

トップカヴァー、ピストンヴァルヴもピカピカです。

DSC_0234

曲がっていたジェットニードルも修正しました。が、曲がってないほうのニードルに錆びて虫食いの跡が・・・。

DSC_0227

在庫にないので、部品を注文しておきます。部品が入荷するまで、とりあえずこのまま組んでおきます。

ダイアフラムの状態は破れもなく悪くなかったので、正しい位置に組んで再利用します。安易に交換するには、ちょっと高いんですよね。安い社外品もあるんですが、ゴム部品やガスケットなんかは、やっぱり純正が安心します。

DSC_0210

トップカヴァーも、

DSC_0212

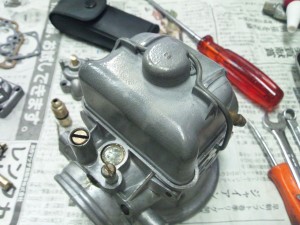

ネジを新品にして組み付けます。

DSC_0213

ピストンヴァルヴが真っ直ぐになりました。

DSC_0206

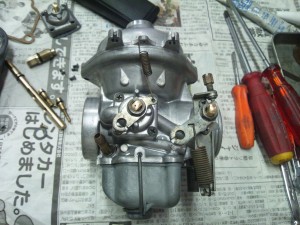

完成です。

DSC_0215

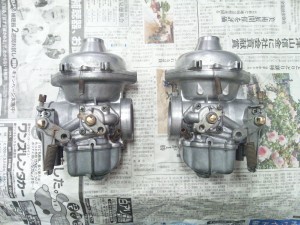

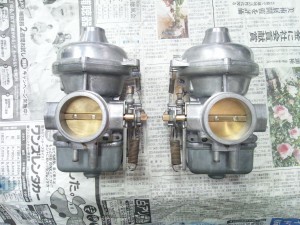

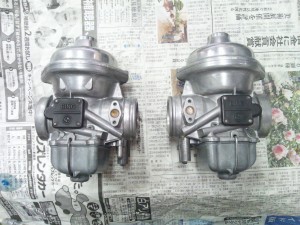

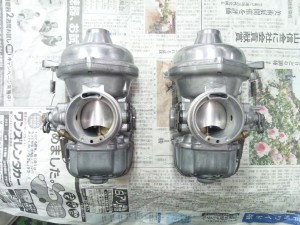

左右とも、見違えるくらいキレイに仕上がりました。

DSC_0245

DSC_0237

DSC_0239

DSC_0244

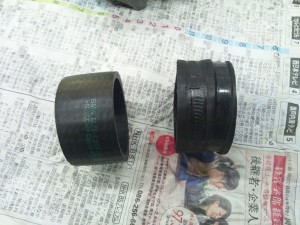

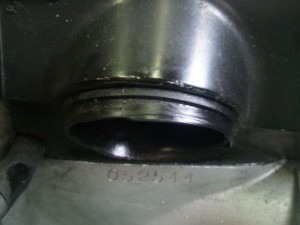

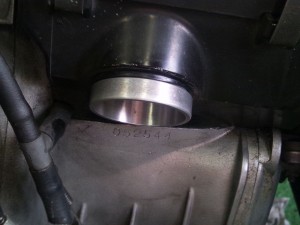

せっかくなので、ラバースリーヴも交換しちゃいます。

DSC_0247

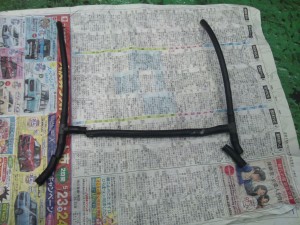

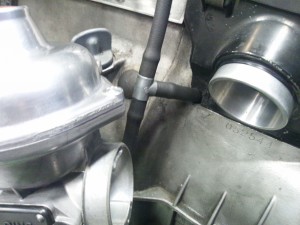

ついでに、カチカチになったフューエルホースも交換します。

DSC_0250

この穴に通すのは、ちょっとコツが要りますね。

DSC_0255

次は、スロットルケーブルです。

DSC_0002

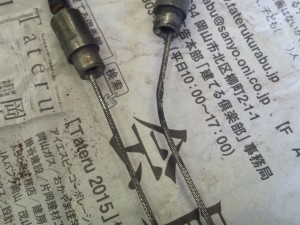

折れ曲がった左側のケーブルは、

DSC_0015

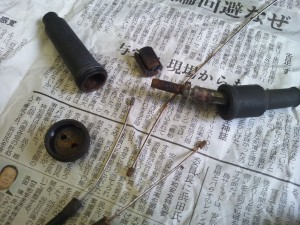

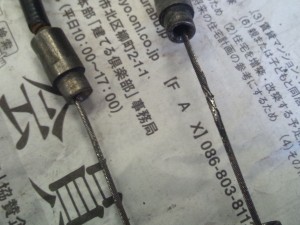

やっぱり見えないトコロで数本断線してました。これが引っ掛かってたんですね。

DSC_0004

スロットル側はそうでもなかったんですが、

DSC_0021

スターター(チョーク)側のケーブルの分岐部は錆が酷かったです。

DSC_0023

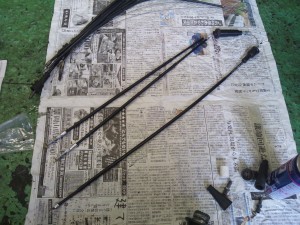

今回は、スロットル側の3本とも新品に交換しちゃいます。最初にしっかり組んでおけば、ケーブルが傷むことはそうそうありませんね。

DSC_0029

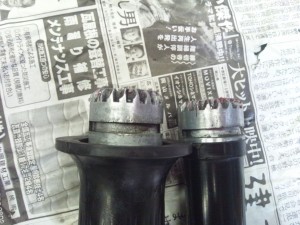

もう一つ、スロットルグリップのガタつきの原因も確認しておきます。定期的なグリスアップがされていなかったのか、ギアがかなり磨耗しちゃってます。(右は中古良品です。)

DSC_0034

こうなると交換したほうが良いんですが、当然、スロットルホルダー側にある相手側のギアもそれなりに傷んでるので・・・、部品を注文しておきます。とりあえず、ギアの荒れた部分だけ修正して、部品が入荷するまでこのまま組んでおきます。またかー。

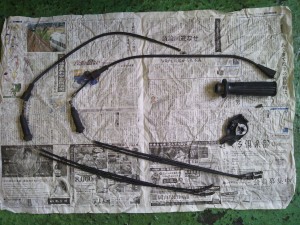

ということで、スロットルとケーブルを取り付けちゃいます。

DSC_0043

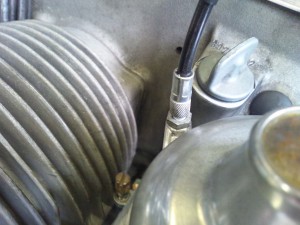

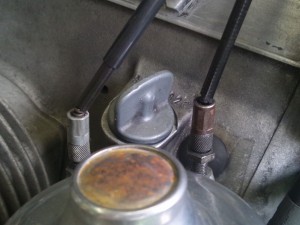

ケーブルの取り回しは、ちょっと変更してストレスの係りにくいトコロに通してます。

DSC_0047

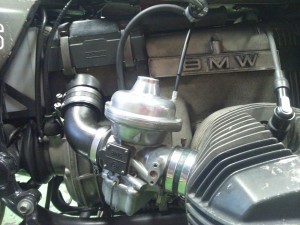

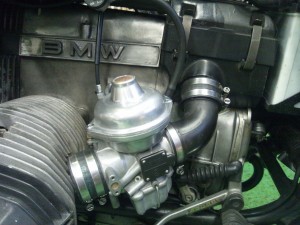

良い感じです。ほぼ真っ直ぐにケーブルが入ってますね。

DSC_0041

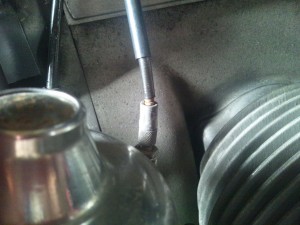

ちなみに、ちょっと訳あってスターターケーブルは省略しちゃいました。

DSC_0002

DSC_0005

さて、同調取って試乗してみて、どうなってるかな~?



キャブレターのO/H、承っておりますッ!

突然の不調、イグニッショントリガー。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

今度は走行中、突然不調になりました。エンヂンの回転数が上がると失火しているようで、キレイに吹け上がらずギクシャクした感じに。

イグニッションコイル、イグニッションコントロールユニットの順に点検しても異常はなく、イグニッショントリガーを確認したところ・・・

DSC_0005

コネクターに亀裂ッ!

触っただけでボロボロに崩壊ッ!

DSC_0014

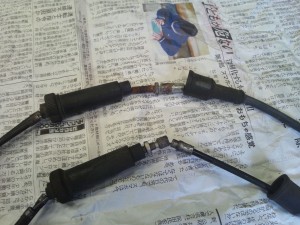

当然、メス側のコネクターもこの有様・・・。

DSC_0012

どうもこの樹脂のコネクター、材質に問題があるみたいですね。
純正部品では設定がありませんが、EMEで補修部品を取り扱っているところを見ると、私自身は初めての経験でしたが良くあるトラブルなのかもしれません。コネクター単品の価格としてはちょっと高いですが、イグニッショントリガーはすでに廃番ですし、コネクター交換で直るのであれば納得ですかね。

とりあえず、予備のイグニッショントリガーに交換して症状は改善しました。交換ついでに、オイル漏れ予防にO-リングも交換です。

DSC_0018

こんなトラブルもあります、ということで。

コネクター交換については、また後日、報告します。



イグニッションの不調も、ご相談くださいッ!

オイル漏れ、オイルフィルターの取り付けミス。

仕入れたばかりのR100RS(2本サス)、順調に不具合を洗い出してます。

状態を確認がてら通勤で使用していたところ・・・

DSC_0002

オイル漏れ。ハデにオイル漏れ。

初めはポタポタと滴る程度でしたが、だんだん悪化。一週間もしないうちにこの状態。滲みや漏れというよりも、噴き出しそうな勢いでした。
前オーナーはあまりエンヂンを回さない乗り方だったようで、全く気付いていなかった様子。ちょっと負荷掛けてテストしてたらコレですから、ある意味、運が良いですね。

さっそく、オイルクーラーの取り出し口を外し、オイルフィルターを抜きます。
ん?なんか変な気が・・・?

DSC_0012

スペーサーがこんなトコに付いてる!

DSC_0014

外したO-リングを見てみると、

DSC_0006

くっきり跡が付いちゃってます。

DSC_0027

組み間違えて、しっかりシールできてなかったみたですね。前オーナーは整備をご友人に任せていたそうなので、その方が間違えたのかもしれません。あとで教えてあげないと。

ガスケットをキレイに剥がして、

DSC_0021

フィルターとガスケット、O-リング、スペーサーを正しく組み付ければ、漏れは直りそうです。

DSC_0015

ビシッと取り付けできました。ボルトも怪しかったので、適当なモノに交換してます。(こんなトコロの普通のボルトですが、純正部品は廃番になっています。)

DSC_0025

バッチリです。ブォンブォン!回してテストしましたが、全く漏れる気配はありません。イエスッ!



オイル交換、オイルフィルター交換も承っておりますッ!
