Valeo製セルモーターのO/Hと修理。

先日入庫したR100RSから取り外したValeo(ヴァレオ)製セルモーター、注文していた部品が入荷したので、在庫とするため修理&O/Hします。

DSC_0983

症状としては、スタータースウィッチを押すとセルモーターが回る音がしているのに、エンヂンが掛からないといったモノでした。タコメーターが動いていませんでしたので、クランキングできていない、つまりセルモーターがフライホウィールを回せていないと判断し、ソレノイドスウィッチの故障を疑いました。(クランキングしないと点火信号が発生しませんので、火花も飛ばず、タコメーターも動きません。)
ソレノイドスウィッチは、セルモーターのドライヴギアをフライホウィールに噛み合わせるという役割を(同時にドライヴギアを駆動すためのスウィッチという役割も)担っていますので、このような症状が出た場合、ソレノイドスウィッチに機械的、または電気的な故障が起こったと考えて間違いないと思います。

0033
(動画でご覧いただけます。)

実際に故障したセルモーターの症状を確認してみます。

DSC_0532
(動画でご覧いただけます。)

案の定、ソレノイドスウィッチが壊れてドライヴギアの飛び込み動作ができなくなっています。本来、ドライヴギアは飛び込んで(移動して)回転するのですが、飛び込まずに回転していますので、ソレノイドスウィッチ内部のコイルが断線しているようです。こうなると交換するしかありません。

てことで、セルモーターを分解します。

DSC_0678

純正のValeo製セルモーターはハウジングの内側にマグネットを接着しているだけなので、走行距離(始動回数)が多い車輌ではマグネットの剥離が起こりやすくなり、結果、エンヂンが始動できなくなるというトラブルにつながります。

DSC_0683

セルモーターにはかなり大きな電流が流れますので、それだけ熱を持つことになります。加えて、エンヂン上部に設置されているため、エンヂンが掛かっている間は常に高温に晒されていますから、接着剤が劣化してマグネットが剥がれるのも、ある意味、当然かもしれません。高年式の車輌では剥離対策が施されたValeo製セルモーターを使用しているモノもありますので、メーカー側でも認識、改善したのだと思います。

ちなみに、コレがマグネットが剥がれたモノになります。

DSC_0017

O/Hする際には剥離対策が施されたEME製マグネットハウジングに交換しますので、マグネット剥離の心配をすることなく長くValeo製セルモーターをお使いいただけます。

DSC_0703

マグネットが剥がれた状態でセルモーターを回すと、ギャギャギャー!という嫌な音がし、すぐに分かりますので、セルモーターから異音が発生したら早めに点検、修理することをオススメします。

余談ですが、エンヂンを掛けるときは、なるべく短時間で始動するコツを日々の始動の中で探るのが良いと思います。掛かるまで長くセルモーターを回すと、セルモーターにもバッテリーにも負担が掛かります。調子の良いエンヂンとキャブレターであれば、寒い時期以外はスターター(チョーク)要らずで始動できるハズです。
普段からスターターを使わないと始動できない場合は、まずはキャブレターの調整、同調を見直したり、O/Hするなどし、それでも改善しないようならシリンダーヘッドのO/Hも検討する時期に来ているのかもしれません。始動性の悪さが気になっている方、ご相談くださいッ!

ということで、EME製マグネットハウジングにキレイに清掃したアーマチュアコイルを取り付けます。もちろん、軸部はグリスアップしています。

DSC_0706

ブラシが減っている場合は交換します。

DSC_0692

ブラシホルダーとブラシを取り付けて、ブラシを押さえるスプリングをしっかりハメ込みます。

DSC_0708

新品のブラシに交換した場合、ブラシを押さえるスプリングの先端の位置が高くなるので、そのままだとカヴァーに干渉することがあります。カヴァーを仮組みして干渉しているようであれば、適当なスペーサーを入れます。M5のワッシャーでも構いません。

DSC_0006

カヴァーをしっかり固定すれば、アーマチュアコイル側はOKです。

DSC_0712

ドライヴギアを駆動する遊星ギアが収まっているところもカヴァーを外して清掃し、

DSC_0731

たっぷりグリスを入れておきます。

DSC_0737

通常のO/Hではココまでの作業になりますが、今回はソレノイドスウィッチも交換になりますので、もう一手間掛かります。

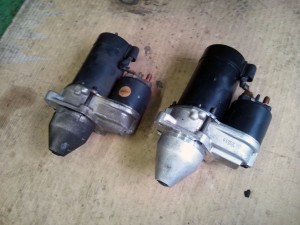

故障したソレノイドスウィッチ(右)と比べると、各部の材質が変更されているようです。

DSC_0970

ピストン(可動鉄心)のリンク部の材質が樹脂になっているのが気になりますが、それほど大きな力は掛からないので大丈夫なのでしょう。古いピストンと組み合わせても動作しますので、ピストンだけ再利用するのも良いかもしれませんね。

DSC_0982

各部を清掃、グリスアップしてソレノイドスウィッチを取り付けます。
ピストンが移動するとドライヴギアが飛び込む仕組みが分かると思います。

DSC_0972

で、先に準備しておいたアーマチュアコイルを取り付け、動作テストをします。

DSC_0975
(動画でご覧いただけます。)

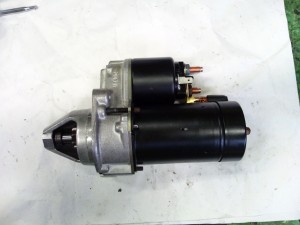

バッチリ!ですね。これで、O/H&修理は終了です。

ココまで直すとそれなりにコストは掛かりますが、それでも新品のセルモーターを購入するよりは安く修理できます。マグネット剥離の心配のない新品を購入しても、数万キロでグリスアップ、ブラシ交換くらいのメインテナンスは必要になりますので、むやみに交換せずに整備、修理して使うのもアリなのではないでしょうか。

BOSCH(ボッシュ)製セルモーターは故障知らずの優れものですが、モーターを駆動するのに必要な電流が大きいため、バッテリーが弱ってくると途端に始動が困難になるという欠点があります。それに比べると、VALEO製のセルモーターはBOSCH製のモノよりも消費電流が小さく、トルクも大きいので、ちょっとバッテリーが弱ったくらいでは始動困難になることもありませんので、マグネット剥離さえなければ、確実にBOSCH製のモノより良いモーターだと思います。こういう対策部品があるのは本当に有り難いことですね。



遠方の方でも片道の送料をご負担いただければ、O/H&修理を承っております。ご相談くださいッ!
