R65、フロントブレーキキャリパーのO/H。

R65(2本サス)にお乗りのお客様、トランスミッションの作業が終わったので、フロントブレーキキャリパーのO/Hです。

フロントブレーキのマスターシリンダー側はご自身で作業されたそうですが、キャリパー側はまだ手を付けていなかったらしく、最近、ちょっとブレーキの引き摺りが気になるとのこと。

まずはキャリパーを取り外し、

DSC_0996

分解して徹底的に洗浄します。洗浄前(上)と洗浄後(下)の違い、分かるでしょうか。
シールは交換し、錆び付いたボルトもキレイに磨いておきます。

DSC_0998

ピストンに錆があるので交換したいところですが、残念ながら部品の設定がないので入手できません。丁寧に錆を落として表面を均し、今回は再利用します。
でも、今後のことを考えると何か対策を考えなきゃいけませんね。

DSC_1010

ピストンの動きもかなりスムースになり、無事、キャリパーをO/Hできました。
長い時間試乗してみても、ブレーキフルードの漏れも滲みもありません。もちろん、引き摺りもまったくなし!

DSC_1019



心配だったストロークの小さいキックスターターも問題なく使用でき、というより、むしろ拍子抜けするくらいあっさりエンヂンが始動でき、クラッチの不具合もバッチリ直りました。
元々エンヂンの調子は良いR65ですが、今回は車体周りの整備もチョイチョイ施していますので、これで益々楽しく走り回れますね!



ブレーキのO/Hだけでなく、車体各部の点検と整備も、ご相談くださいッ!

R65、フライホウィール周りのオイル漏れ修理とトランスミッションの取り付け。

R65(2本サス)にお乗りのお客様、トランスミッションO/H作業の続きです。

トランスミッションのO/Hは終わりましたが、クラッチの不具合を改善するため、クラッチ周りも点検、整備します。
注意! クラッチやフライホウィール周りの整備には注意すべき点が多々あります。安易な作業はせず、正しい知識を持ったディーラーまたは専門店に任せましょう。

DSC_0640

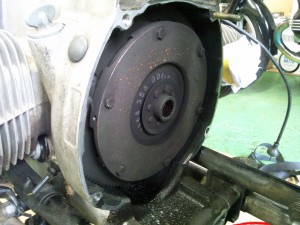

クラッチ周りを取り外すと

DSC_0669

ダストがこんもり出てきました。

DSC_0678

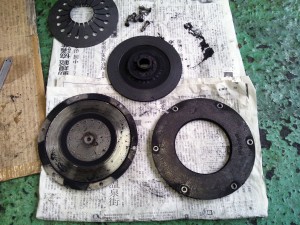

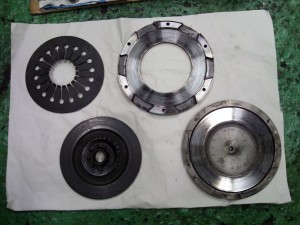

クラッチ周りをキレイに清掃し、点検します。クラッチ板の状態も良く、厚みもまだ十分残っていました。あと40,000~50,000kmはもちそうです。プレッシャープレートにも異常な磨耗はなく、良好でした。

DSC_0863

ここまでの整備でクラッチの不具合が改善すれば良いのですが。

続いて、ココのオイル漏れを修理します。

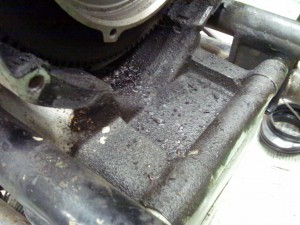

この付近にオイルが漏れると、漏れたオイルとクラッチ板のダストが混ざって、こんな感じの頑固な汚れになりますね。インプットシャフトのオイルシール、オイルポンプカヴァーのO-リング、フライホウィールのオイルシール、このいずれかが劣化するとココにオイルが垂れてきます。
放っておいても良くはなりませんので、この辺にオイルが滲んだり漏れてきたら、トランスミッションのO/Hと一緒に作業しちゃいましょう。

DSC_0857

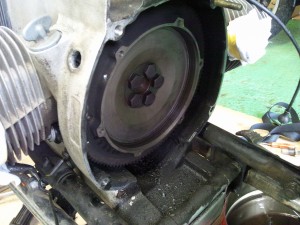

まずはフライホウィールを取り外し、

DSC_0666

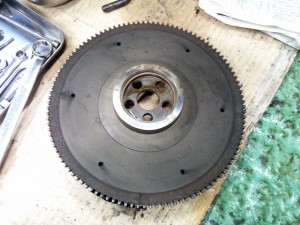

クランクシャフトとの接続部を点検します。異常な磨耗も傷もなく、良好な状態でした。フランヂ部のO-リングはシール性が落ちてオイルが少し漏れ始めてるので、交換ですね。

DSC_0864

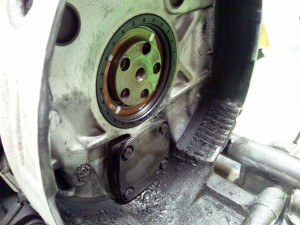

クランクケース側のオイルシールには滲みも漏れもありませんでした。このシールはちょっと高価なんで、交換せずに済んで良かったです。
今回のオイル漏れは、オイルポンプカヴァーのO-リングの劣化が原因てことですね。

DSC_0870

というわけで、オイルシールを保護して洗浄します。しかし、手強かった・・・。

どうですかッ!このピカピカ具合ッ!

DSC_0879

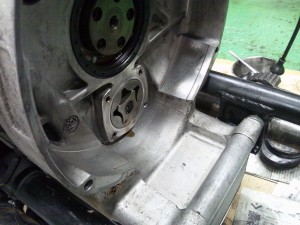

オイルポンプ、オイルポンプカヴァーの状態も悪くないので、

DSC_0884

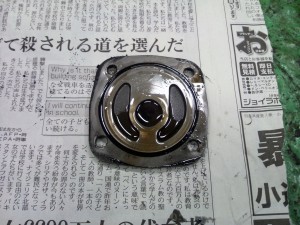

カヴァーをキレイに洗浄してO-リングを交換します。フライホウィールのO-リングも交換です。

DSC_0885

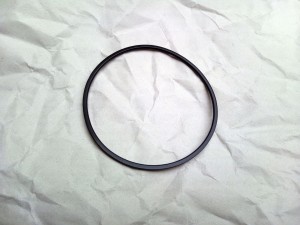

交換したO-リングをよく見ると、潰れて平らになってますね。こりゃ、漏れるハズです。

DSC_1042

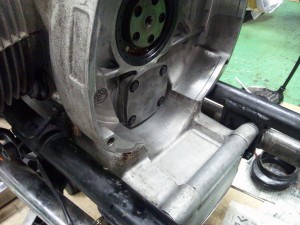

オイルポンプカヴァーをしっかり取り付け、

DSC_0892

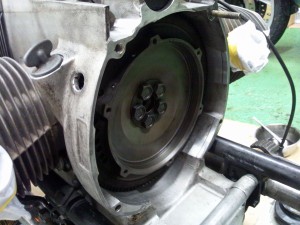

フライホウィールを元に戻したら、

DSC_0896

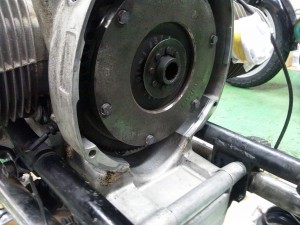

クラッチ周りも取り付けます。

DSC_0902

これでトランスミッションを取り付けられるんですが、その前にチョイチョイとやることが。

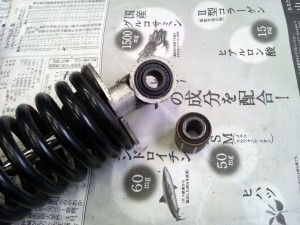

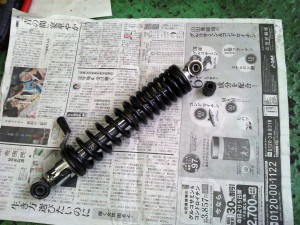

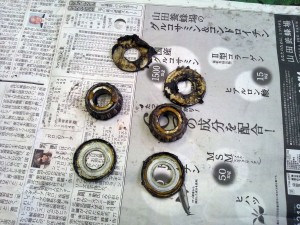

以前に交換したリアサスペンションのブッシュ、注文をミスった上側のブッシュが入荷したので

DSC_0911

ようやく交換できました。お待たせしてしまい、申し訳ありませんでした。

DSC_0924

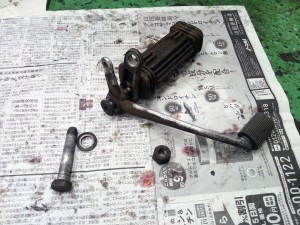

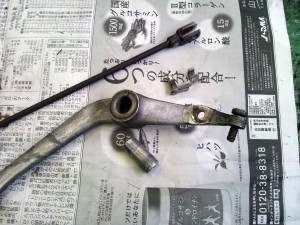

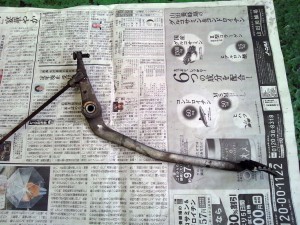

ブレーキペダルのピヴォット部もまったくメインテナンスされてなかったので、

DSC_0912

キレイにしてグリスアップします。

DSC_0919

シフトペダル側も酷かったので、こちらもビシッとキレイにしてグリスアップしました。

DSC_0964

こういう部分をしっかりメインテナンスすると、渋かったり、固かったりしたブレーキやシフトのタッチがかなり良くなりますね。

スウィングアームのピヴォットベアリングも古くなってたんで、洗浄してたっぷりグリスアップしました。ベアリングの状態はあまり良くありませんが、これでもうしばらくは使えると思います。

DSC_0928

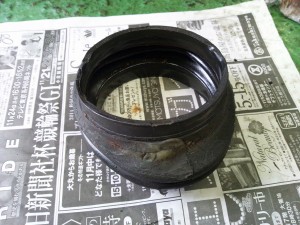

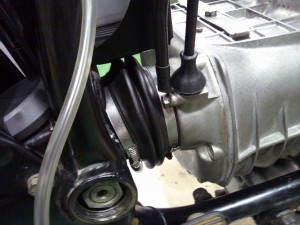

ドライヴシャフト連結部のブーツも、ひび割れや補修跡があるので交換です。

DSC_0932

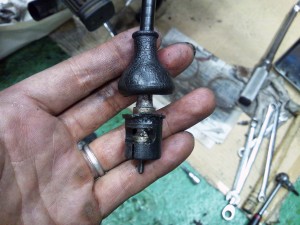

お決まりのスピードメーターケーブルの防水ブーツと、傷んだソケットも交換します。

DSC_0952

で、こうなりました!

DSC_0958

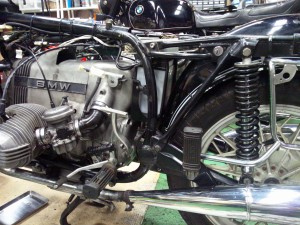

作業を始めて三日目、今回はなんだかとっても時間が掛かりましたが、ようやくトランスミッションが車体に戻りました。ウレスィ~。

DSC_0973

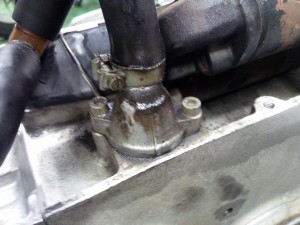

エンヂンのトップカヴァーを戻す前に、ブローバイホースの取り出し部からオイルが滲んでたので、ホースのクランプをしっかり締めておきました。
ホースが劣化してくるとココからオイルが滲んできますので、気になる方はクランプを締め直してみると良いかもしれません。ホース自体がダメになっていると交換するしかありませんが、けっこう緩くなっている車輌は多いです。

DSC_0961

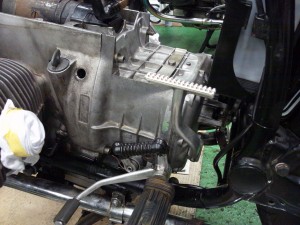

てことで、トランスミッションのO/Hとキックスターターの取り付けが終了。
グッジョブ、オレ!

DSC_0983

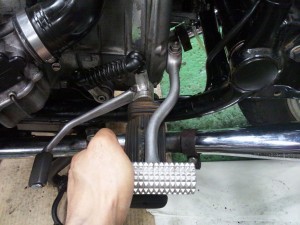

ただ、この年式のR65のステップは少し位置が高いようで、キックレヴァーを踏み込むとすぐにステップのゴムに当たります。ちょっとストロークが小さいのが気になりますが、上手くキックでエンヂン始動できるかな?

DSC_0993

さて、お次は追加作業のブレーキの整備です!



(続く)



フライホウィール周りのオイル漏れや、クラッチ周りの点検も、ご相談くださいッ!
